Straßenplanung mit VIS-All® 3D
Verbessern Sie Ihre Straßenplanungsprozesse mit VIS-All® 3D
Entdecken Sie den effizienten Trassenentwurf in der 3D-Umgebung von VIS-All®. Wir haben unser System speziell für die Straßenplanung entwickelt, um in frühen Phasen verschiedene Trassierungsvarianten zu erstellen und diese gegenüberzustellen. Dank räumlicher Darstellung aller relevanten Daten wie Digitalem Geländemodell, Orthophotos und Geoinformationen können Sie den Trassenverlauf direkt ins Gelände einfügen – mit nur wenigen Mausklicks.

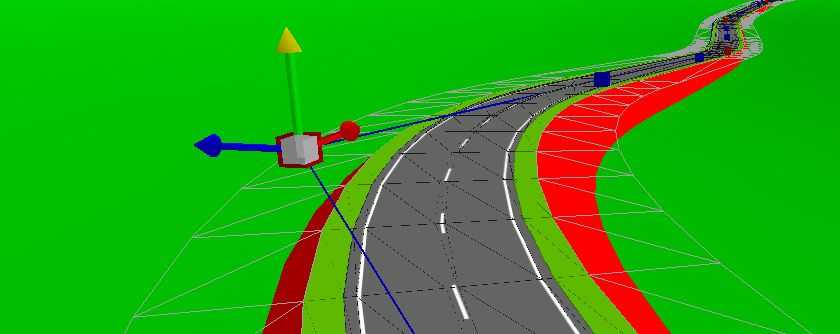

Optimieren Sie Achse und Gradiente durch Ziehen und Verschieben relevanter Punkte in unserer intuitiven Benutzeroberfläche. Die visuelle Kontrolle des Trassenverlaufs aus Fahrerperspektive oder beliebiger Position ist jederzeit möglich.
Orientierung bei der Straßenplanung durch RAL-Werte
Bereits während der Konstruktion gleichen wir einzelne Entwurfsparameter mit den in der RAL vorgegebenen Werten ab und zeigen Abweichungen an. Unser Prüfalgorithmus ermittelt auftretende Defizite in der räumlichen Linienführung, wie Tauchen/Springen oder verdeckte Kurvenbeginne.
Sofortige Berechnung von Straßenbaukosten

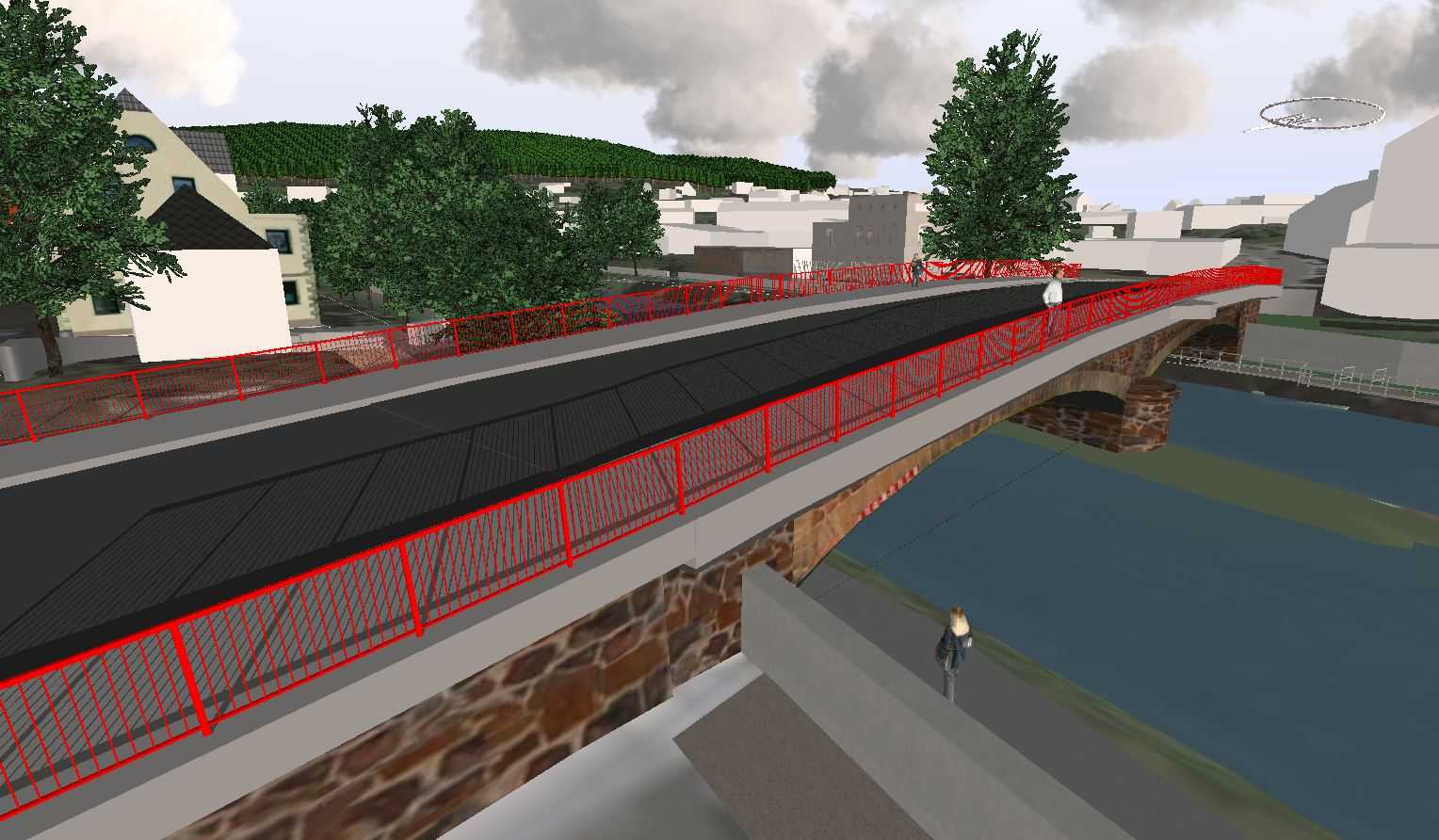

Parallel zum Entwurf berechnen wir sofort die entstehenden Auf- und Abtragsmengen und ermitteln anhand Ihrer Einheitspreise gemäß AKVS 2014 die aktuellen Gesamtkosten. Brücken- und Tunnelbauwerke sowie Knotenpunkte können als Platzhalter im 3D-Modell festgelegt werden, um sie in die Kostenrechnung einzubeziehen.
Weiterbearbeitung Ihrer Straßenplanung
Sind Sie mit der Vorzugsvariante zufrieden, können Sie diese in Ihr gewohntes CAD-Entwurfsprogramm exportieren und darauf in den weiteren Planungsphasen aufbauen. Der Export erfolgt als OKSTRA, LandXML, 3D-DXF oder in den Datenarten DA40/DA21/REB. Zusätzlich können Sie jederzeit extern geplante Trassen importieren, um beispielsweise die Qualität der räumlichen Linienführung zu überprüfen oder mittels Visualisierung die Auswirkungen auf das Landschaftsbild zu beurteilen.
Paralleler Trassenentwurf in 3D und CAD
Der Datenaustausch zwischen VIS-All® und der Planungssoftware iTWO civil ist optimiert: Der Entwurf im iTWO civil wird direkt nach VIS-All® übertragen, kann dort optimiert und jederzeit zurück nach iTWO civil synchronisiert werden. So vereinen wir die Stärken beider Systeme für Ihren Trassenentwurf.
